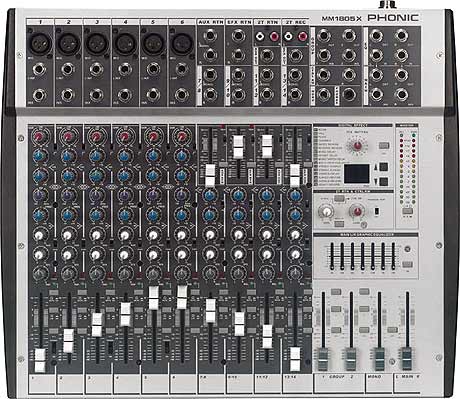

Phonic MM1805x
14-ти канальный микшерный пульт, 4BUS, с эквалайзером


Микшерные пульты MM1805 и MM1805X обеспечивают высокие эксплуатационные показатели и функциональные возможности, и самое главное, превосходное качество звука. Имеют шесть монолинеек, с микрофонными и линейными входами, и четыре стереолинейки, с линейными входами. Уровень входа для моноканалов настраивается регуляторами чувствительности, в диапазоне -10/+60дБ - для микрофонноых входов, и -10/+40дБ - для линейных входов. Чувствительность стереоканалов выбирается переключателями -10/+4дБ. Микрофонные усилители в монолинейках, обеспечивают чрезвычайно низкий уровень шума порядка -130Дб. Монолинейки оснащены трёхполосными эквалайзерами, с полупараметрической (от 100Гц до 8кГц) серединой, и обрезным НЧ-фильтром LOW CUT, которые обеспечивают широчайший диапазон регулировок частотного спектра сигнала. Эквалайзеры стереолинеек - двухполосные. На каждой линейке имеются по два AUX Send - посыла, из них AUX 1 - переключается между режимами PRE/POST-Fader, а AUX 2 - работает в режиме POST-Fader. Общие уровни AUX Send - посылов, регулируются с помощью 40-мм фейдеров, расположенных над стереолинейками. Там же располагаются фейдеры уровня стереовозвратов AUX Return, для микширования их в шины мастера. Выходы и входы AUX, подобно стереолинейкам, оборудованы переключателями уровня сигнала -10/+4дБ. Каждый вход пульта может подключаться к стереоподгруппе или непосредственно в мастер, с помощью соответствующих кнопок на линейках. Сигналы с подгрупп могут быть поданы в мастер, или выведены на независимые выходные разъёмы подгрупп. В качестве регуляторов уровня входных линеек, подгрупп и шин мастера использованы высококачественные 60-мм фейдеры. Кроме основных выходов левого и правого каналов, мастер-секция имеет дополнительную моно-шину с отдельным выходом, куда подаётся смешанный сигнал обоих каналов. Моно-шина имеет независимый фейдер уровня. Все входные линейки, подгруппы и шины мастера имеют кнопки PFL для прослушивания. В мастер-секции имеется отключаемый семиполосный стереоэквалайзер. Кроме того, предусмотрены стереофонические вход и выход, для записи на магнитофон и воспроизведения с него, стереовыход на контрольные мониторы, а также разъём для подключения наушников. Уровень выходного сигнала показывает сдвоенный 13-сегментный светодиодный индикатор.

Модель MM1805X отличается от MM1805 наличием встроенного процессора эффектов, со встроенными 255 программами, который позволяет использовать реверберацию для вокала и инструментов без использования дополнительных внешних приборов обработки.

Особенности MM1805 и MM1805X:

  • 6 моноканалов с симметричными разъемами XLR и TRS.
  • Уникальная функция M/S в парах моноканалов 1-2, 3-4 и 5-6, для работы со стереомикрофонами.
  • 4 стереоканала с симметричными разъемами TRS.
  • 2 подгруппы.
  • Стереофонические магнитофонные вход и выход с разъемами RCA.
  • Мастер-выход с симметричными разъемами TRS.
  • Моно-выход с симметричным разъемом TRS, с раздельным регулятором уровня.
  • 2 AUX-посыла с несимметричными разъемами TRS.
  • 2 стереофонических AUX-возврата с несимметричными разъемами TRS.
  • Выход на наушники.
  • Регуляторы AUX-посылов на всех каналах.
  • Регуляторы панорамы на всех каналах.
  • Разъемы INSERT на моноканалах.
  • 3-х полосный эквалайзер с полупараметрической (от 100Гц до 8кГц) серединой на моноканалах.
  • Регуляторы чувствительности входов на моноканалах.
  • Двойной 13-ти сегментный светодиодный индикатор уровня.
  • Отключаемый источник фантомного питания +48 В, с раздельной подачей на каждый вход.

Технические характеристики

Частотный диапазон
при нелинейности АЧХ +0/-1 дБ 20 Гц - 60 кГц
при нелинейности АЧХ +0/-3 дБ 20 Гц - 100 кГц
Соотношение сигнал/шум не менее 90 дБ
Коэф. гармонических искажений не более 0,005%
Максимальные уровни сигнала
Микрофонные входы +10 дБВ
Остальные входы +22 дБВ
Симметричные выходы +28 дБВ
Несимметричные выходы +22 дБВ
Сопротивление
Микрофонные входы 2 кОм
Остальные входы (кроме INSERT) 10 кОм
Магнитофонный выход 1,1 кОм
Остальные выходы 100 Ом
Эквалайзеры моноканалов 3-полосные, +/-15 дБ
НЧ 80 Гц
СЧ 100 Гц - 8 кГц
ВЧ 12 кГц
Обрезной фильтр LOW CUT 75 Гц (-18 дБ/окт.)
Эквалайзеры стереоканалов 2-полосные, +/-15 дБ
НЧ 80 Гц
ВЧ 12 кГц
Эквалайзер мастера 7-полосный, стерео, +/-12 дБ
Потребляемая мощность не более 25 Вт
Вес 6 кг
